Scanner I2C

A caixa com display OLED e botões físicos que diagnostica os controladores USB-C CD321X dos MacBooks, varre livremente o barramento SMBUS e monitora em tempo real a saída serial do iBoot durante o boot do Mac. Funciona sozinha na bancada e conectada ao app 2R Tools.

Sob consulta Comprar pelo WhatsApp Manual do Scanner I2C

Menus da caixa em português, inglês e espanhol.

Funções

O que a caixa faz na bancada

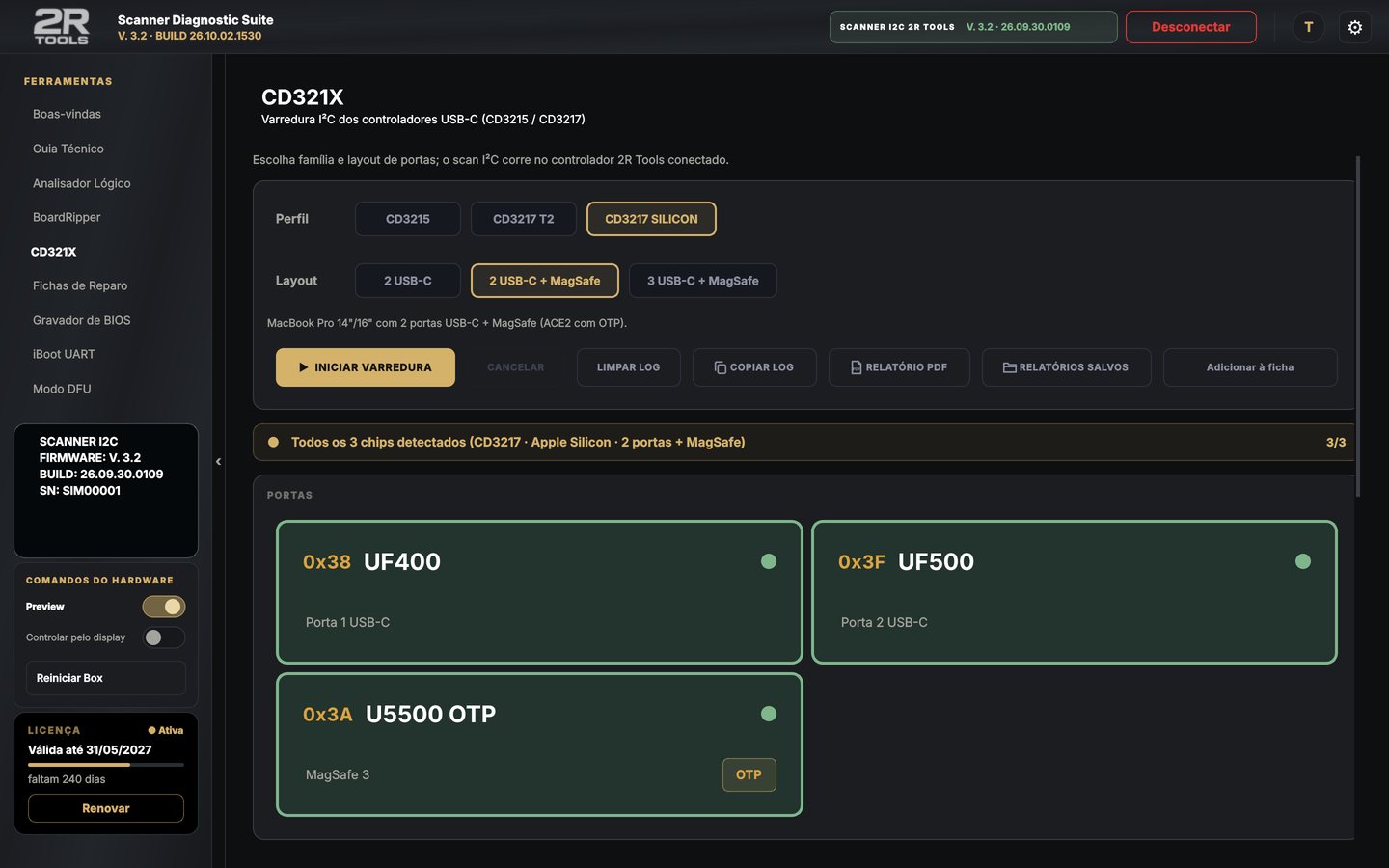

Scanner I2C — CD321X

Diagnóstico guiado: você escolhe a família (Intel ou Silicon), o chip (CD3215 ou CD3217) e as portas, e a caixa mostra quais componentes responderam — OK ou X — com os endereços encontrados e bipe de sucesso ou alerta.

Scanner I2C — SMBUS

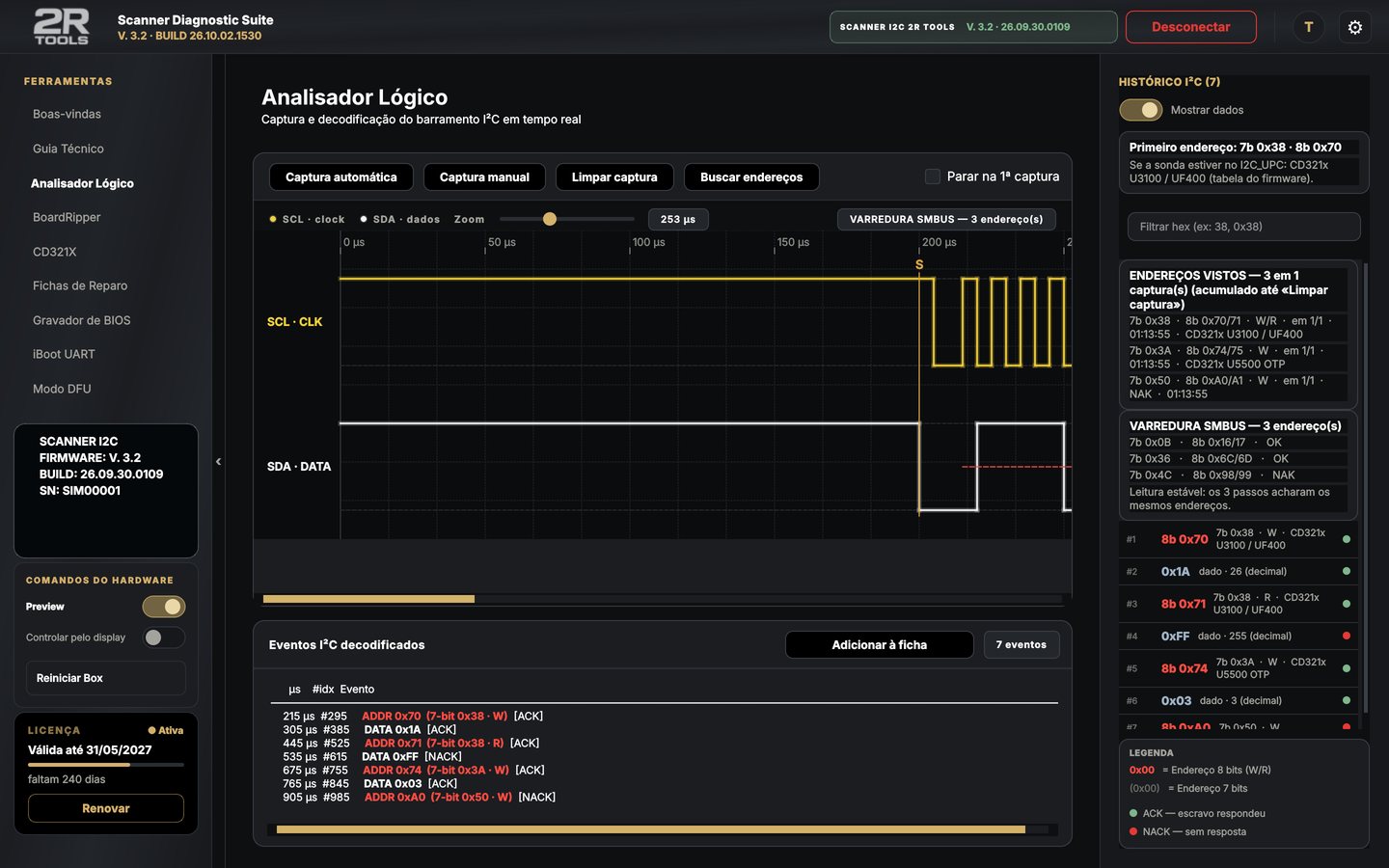

Varredura livre de todo o barramento, sem tabela pré-definida: lista cada endereço que respondeu e avisa quando a leitura está instável (mau contato ou barramento intermitente).

iBoot UART

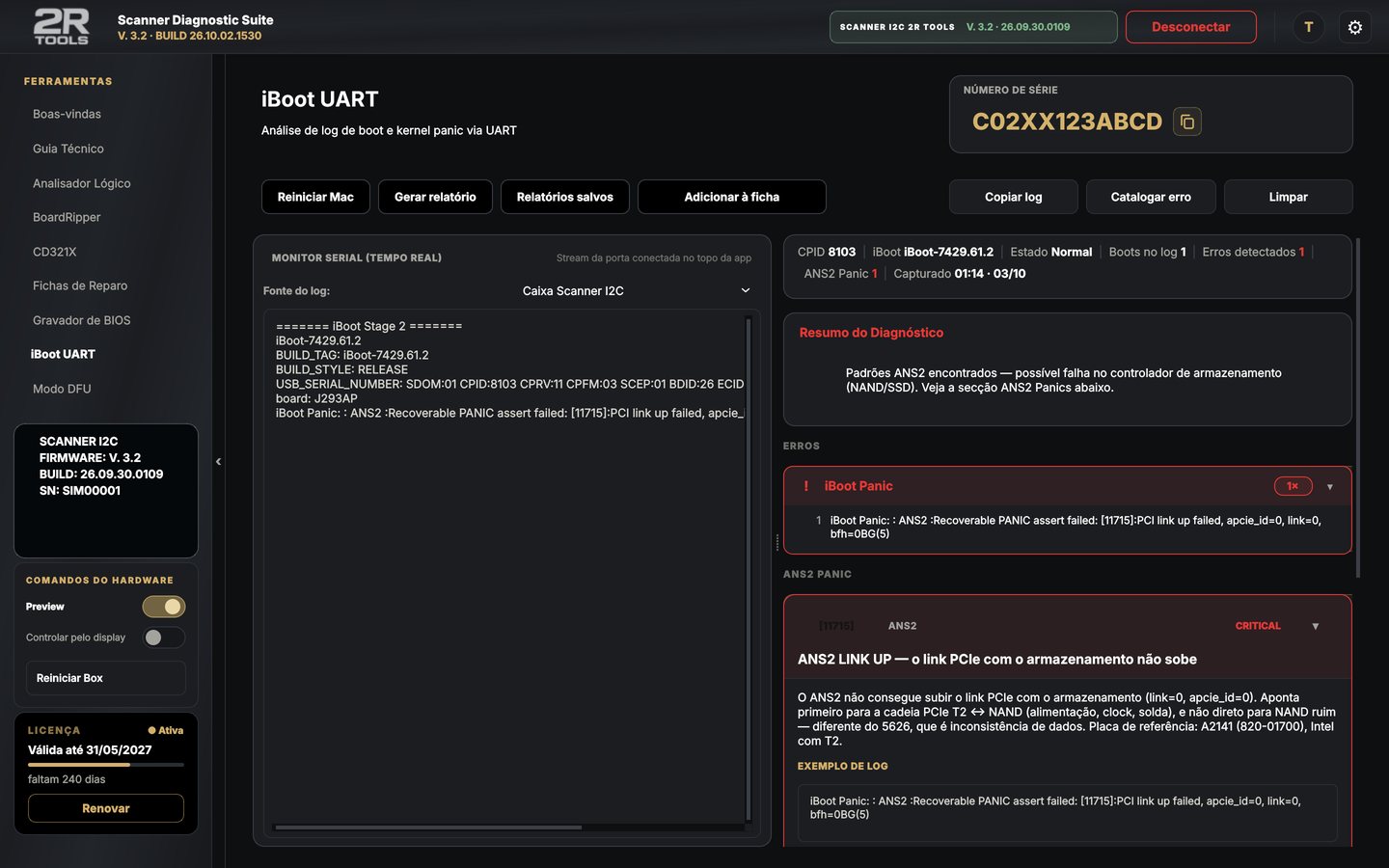

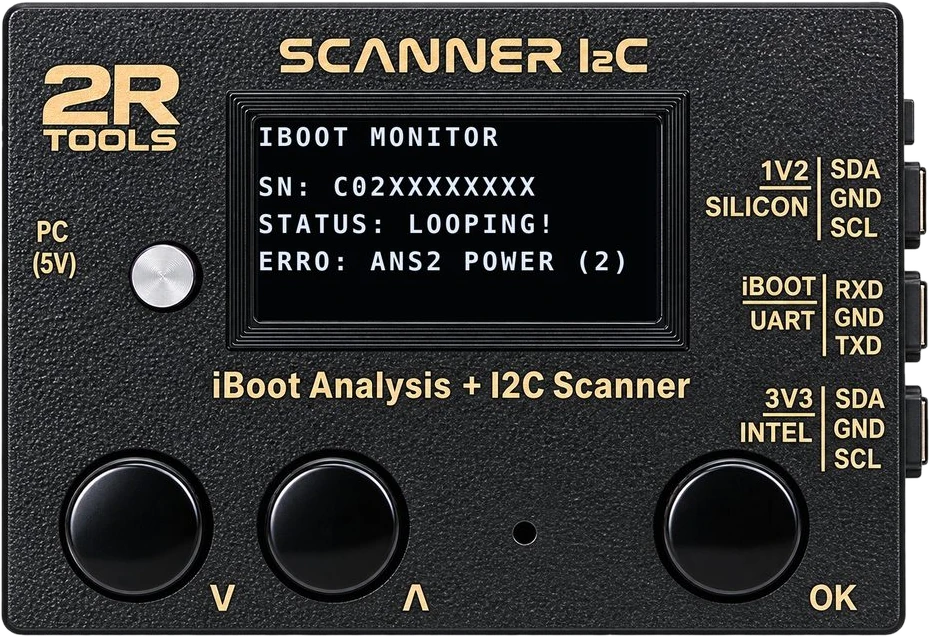

Acompanha o boot do Mac em tempo real, mostra o erro reconhecido e gera o relatório da leitura. O histórico guarda as últimas leituras.

Códigos de erro

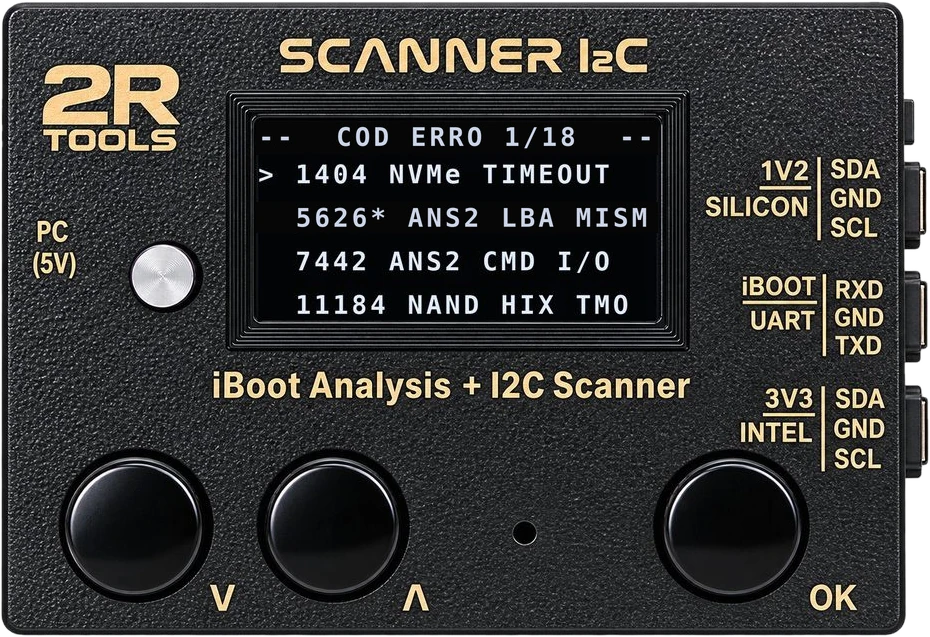

Lista dos códigos de erro do iBoot reconhecidos pela caixa, com a dica de reparo de cada um, direto no display.

Garras trocadas?

Se nada responder com SDA e SCL na posição normal, a caixa tenta sozinha com as linhas trocadas e avisa SDA<>SCL TROCADOS.

Relatório do iBoot

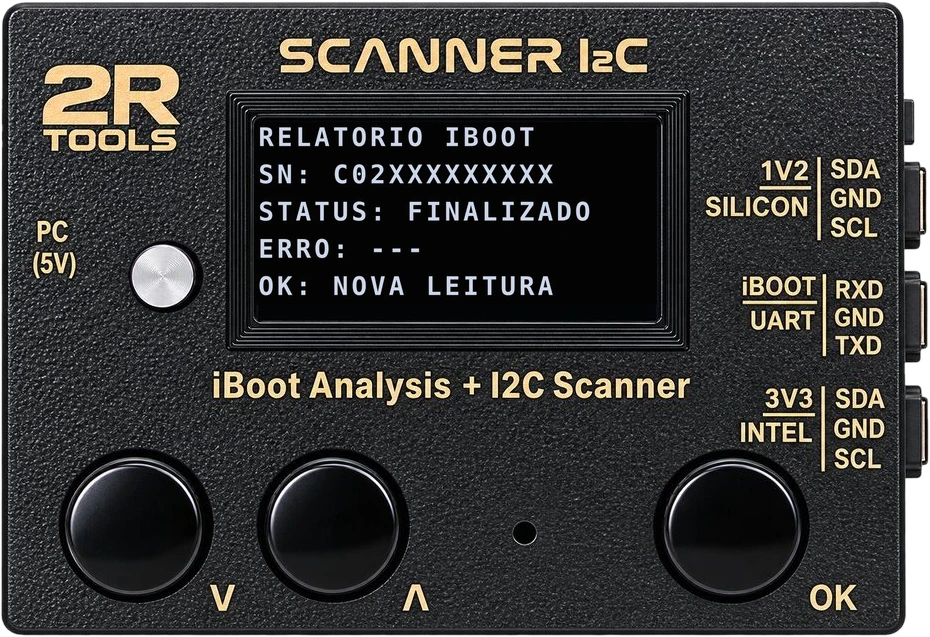

Ao fim da leitura, a caixa mostra o número de série, o estado e o erro encontrado — e o app guarda tudo na ficha.

Conectores

Três pontas de prova, uma tensão certa para cada placa

O conector é escolhido pela tensão do barramento da placa, não pela família do Mac: há Intel em 3V3 e Intel em 1V8. A tabela de tensões por modelo está no manual e no Guia Técnico do app.

Conector	Uso	Pinos
PC (5V)	Cabo USB para o PC ou Mac: alimenta a caixa e conversa com o app.	USB
1V2 — SILICON	CD321X em barramentos de 1V2, 1V25 ou 1V8: todos os Apple Silicon e as Intel em 1V8 (A1534 e todas as placas com T2).	SDA · GND · SCL
iBOOT UART	Captura da saída serial do iBoot: o TXD do Mac vai no RXD da caixa.	RXD · GND · TXD
3V3 — INTEL	CD321X em barramentos de 3V3 — entre as placas documentadas, a A1706/A1707 e a A1708.	SDA · GND · SCL

Compatibilidade

Quais MacBooks

A leitura I2C do CD321X cobre os MacBooks de 2016 a 2022: modelos Intel com chip T1 ou T2 e Apple Silicon até o M2. Do M3 em diante a Apple mudou o arranjo do controlador de porta, então a leitura não acha esses chips — não é defeito da caixa nem da placa. O iBoot UART e o SMBUS seguem úteis nos outros modelos.

Duas versões de placa. A caixa existe com Raspberry Pi Pico (RP2040) e Pico 2 (RP2350). O firmware é o mesmo, em uma versão para cada placa, e o app escolhe sozinho o arquivo certo.
